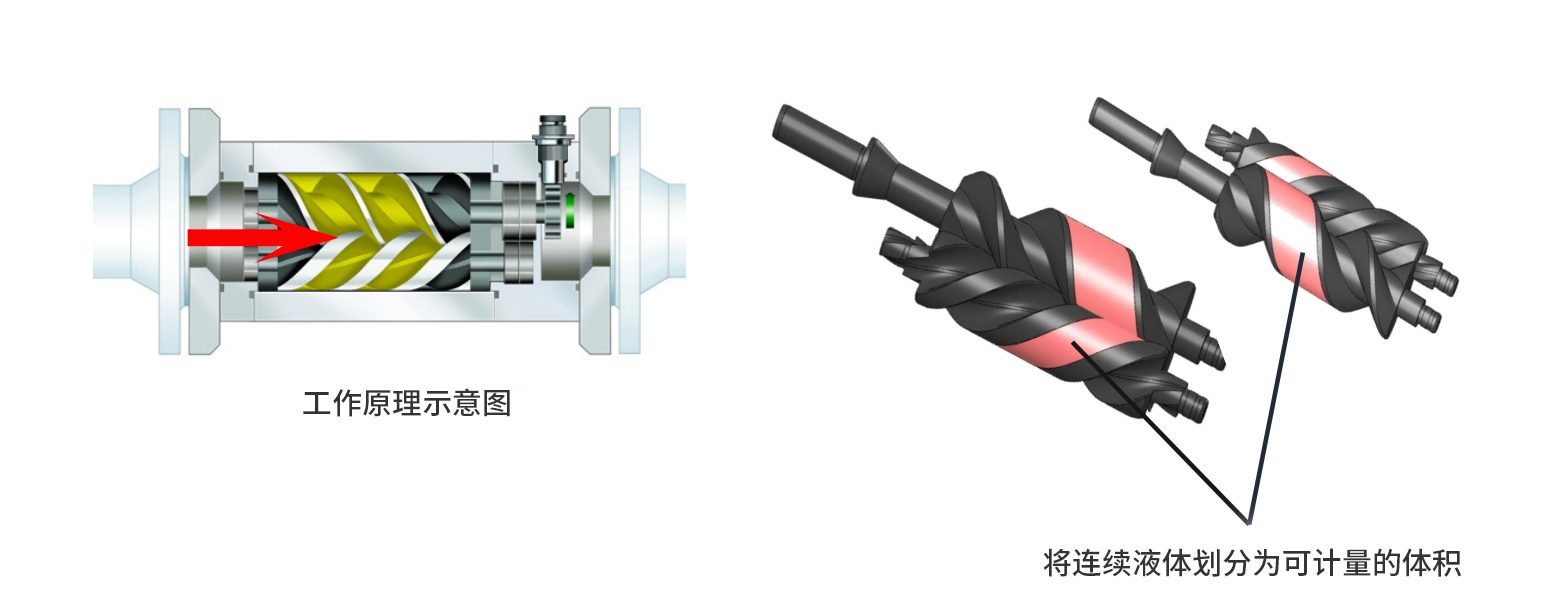

VSS系列螺桿流量傳感器是基于螺桿泵的工作原理而設計，用于液體流量的精確計量。其工作原理是將一對相互嚙合的呈螺桿狀的主、從動測量轉子封裝在一個密閉的計量腔體內，在進出口壓差的推動下液體產生流動，從而推動測量轉子旋轉，旋轉的一對轉子與計量腔之間沿軸向形成連續的獨立計量容腔，液體在其中不斷地重復從入口填充到出口排空的過程來實現流動。非接觸式傳感器對集成在測量芯軸上的傳感輪進行掃描從而產生脈沖信號，再通過信號轉換器即可實現計量輸出。
螺桿流量傳感器的這種結構方式在流量測量時無需平衡的入口、出口流量，因此可測量的流量范圍寬，受流速波動影響小。此外，該傳感器測量精度高且?guī)缀醪皇芙橘|(zhì)粘度影響;實現無脈動計量;創新的轉子曲線和輪廓設計、優化的嚙合間隙設計，以及整體的輕量化設計，讓傳感器的響應時間更快，先進的電子部件選用與設計，使得VSS系列螺桿傳感器在各種液體流量場合得到廣泛應用。
VSS系列螺桿流量傳感器是一種系列化的、計量部和轉換器一體的螺桿流量傳感器，從而為客戶的計量、控制系統體積流量。產品主要有兩種結構形式，高粘度結構（硬質合金滑動軸承）和低粘度結構（不銹鋼滾動軸承）。
高粘度結構主要用于高粘度、磨損性、填充以及潤滑和非潤滑介質。這些介質主要包括聚氨酯、聚合物和粘性產品，以及各種油脂和油。特殊的結構使得其在溫度波動和介質粘度的相應變也只有很低影響。產品的材質采用抗腐蝕性液體的不銹鋼以及硬質合金軸承的使用，即使在最惡劣的應用條件下也能保證最佳的測量精度和較長的使用壽命。響應時間短，動態性能高，測量精度高，從而確保按需流量的精確調節和控制應用。主要應用于：聚氨酯和聚合物、粘合劑和密封劑、絕緣材料和涂料、輕質和重質燃料油、石化產品、不同粘度的脂肪和油、不同粘度的液壓試驗臺的精確計量及控制。
低粘度結構主要用于低、中高粘性、非磨損性以及潤滑介質。適用于各種介質中的精確體積流量測量。其中包括各種燃料油、各種潤滑脂和潤滑劑，以及冷卻劑和液壓測試臺。同樣，特殊的結構使得其在溫度波動和介質粘度的相應變化有很低的影響。此外，這個結構的螺桿流量傳感器相對于高粘度結構來說，具有更寬流量范圍內壓力損失低的特點。由于采用的是滾珠軸承，即使在低粘度下，也能保證測量苛刻的應用中精確調節和控制流量。產品主要應用在液壓油、齒輪油、脂肪類油品油脂水/乙醇混合物、輕質和重質燃料油、石化產品、觸變性液體的精確計量。

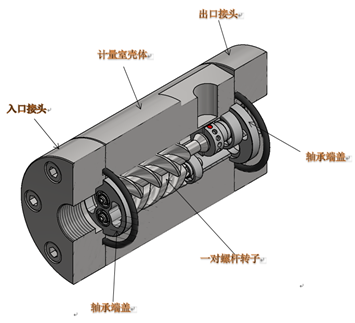

產品結構示意圖

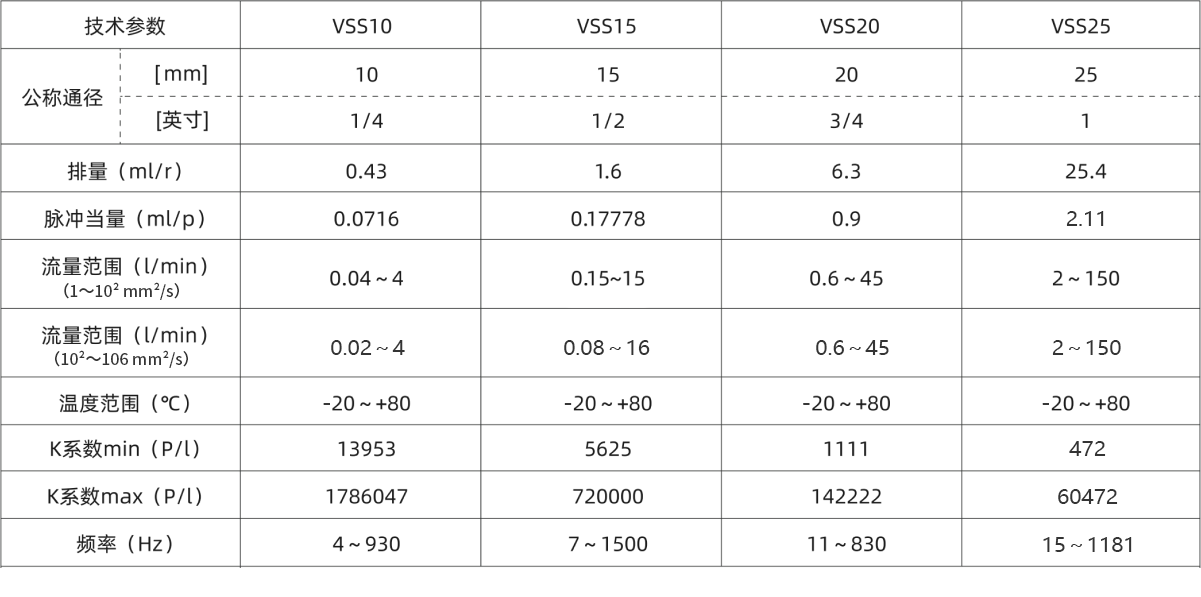

☆ 公稱通徑：DN10(1/4”),DN15(1/2”),DN20(3/4”),DN25(1”),DN40(1-1/4”)
☆ 公稱壓力：低壓（≤4MPa），高壓（≤40MPa）
☆ 準確度等級：0.2級，0.5級
☆ 適用介質：低粘度結構主要應用于液壓油、齒輪油、食用油、石蠟、水與醇類混合物、各種燃料油、化工液體等；高粘度結構主要應用于聚氨酯和聚合物、粘合劑和密封劑、絕緣材料和涂層、重質燃料油及石化產品。
☆ 工作電壓：12～24 Vdc
