液體渦輪流量計

一. 工作原理

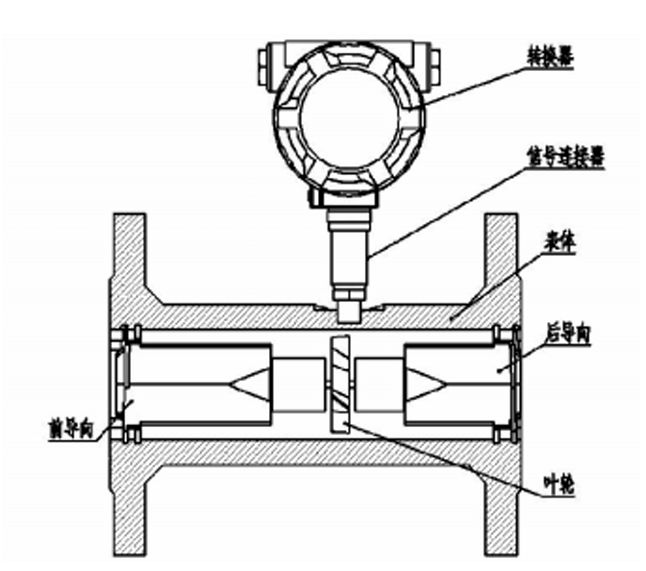

      液體介質流經傳感器殼體，由于葉輪的葉片與流向形成特定的角度，流體的 沖力使葉片具有轉動力矩，克服摩擦力矩和流體阻力之后葉片旋轉，在力矩平衡 后轉速穩定，轉速與流速成正比，由于葉片有導磁性，它處于信號檢測器的磁場 中，旋轉的葉片切割磁力線，周期性的改變著線圈的磁通量，從而使線圈兩端感 應出電脈沖信號。信號經過放大器的放大整形，形成有一定幅度的連續的矩形脈 沖波，可傳輸至顯示儀表，顯示出流體的瞬時流量或總量。在一定流量范圍內， 脈沖頻率f與流經傳感器的流體的瞬時流量Q成正比，流量方程為：

式中：f——脈沖頻率[Hz]；

          k——傳感器的儀表系數[1/m3]或[1/L]；

          Q——流體的瞬時流量[m3/h]或[L/h]；

          3600——換算系數；

每臺傳感器的儀表系數k略有不同，這是由制造廠家通過流量裝置實流校驗得出，標識于合格證書中。
