智能渦街流量計

￠ 概述

         DBLU型一體化智能渦街流量計（含智能插入式渦街流量計，以下簡稱流量計）是根據卡門（Karman）渦街原理研究生產的，主要用于工業管道介質流體的流量測量，如氣體、液體、蒸氣等多種介質流量儀表。該流量計能對被測介質進行壓力、溫度自動跟蹤補償運算。能顯示出被測介質標準狀態流體總量、標準狀態或工作狀態瞬時流量及流體的壓力、溫度等參數。特別適用于石油、化工、鋼鐵、冶金、輕工、環保、能源、城市公用事業等行業中的液體、氣體和飽和蒸汽的流量測量。該流量計執行JB/T9249-1999、JB/T 6807 —1993標準和JJG1029-2007檢定規程。

￠ 工作原理

渦街流量計是應用流體振蕩原理來測量流量的，垂直于流體方向插入一根非流線型阻力體（旋渦發生體）時，流體在旋渦發生體兩側交替分離釋放出兩列規則的旋渦。旋渦的頻率與管內平均流速成正比，用檢測元件測量旋渦頻率，就可測量出流體的流量。

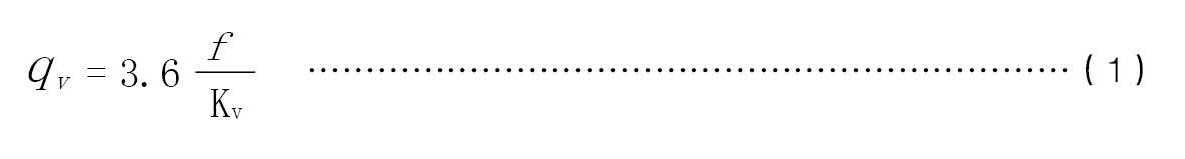

管道內流體工作狀態下的體積流量qV：


由（1）式可知：測定旋渦頻率f，就可獲得流量qV。

上式中，KV稱為儀表系數，是通過實流標定確定的，在校驗證書中給出。并置入顯示儀表的流量積算單元中參與運算。

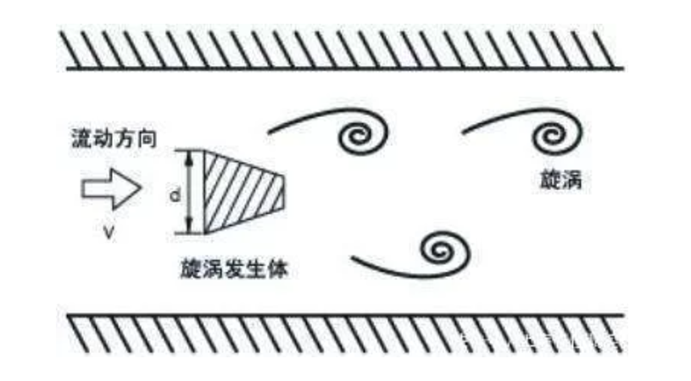

                                     圖3：工作原理圖

￠ 產品特點

● 具有脈沖和模擬電流兩種輸出信號，輸出的脈沖信號頻率與被測介質的流速成正比；。

● 在一定的雷諾數范圍內，旋渦分離的頻率僅與流體工作狀態下的體積流量成正比，不受被測介質的

物理參數（如溫度、壓力、粘度、組份）的影響，儀表系數僅與旋渦發生體形狀相關。

● 無可動部件，可靠性高，使用壽命長。

● 結構形式多樣、安裝方式靈活、方便，維護工作量小，具有較高的可靠性和長期穩定性。

● 在雷諾數為2×104～7×106范圍內，具有較好的線性度，范圍度可達10:1。

● 測量精確度高，流量范圍寬，壓損?。▋H為標準孔板的1/4～1/5）。

● 采用特殊的結構，改善了儀表流量特性和測量條件，解決了“大管徑小流量”或“大管徑低流速”的問題，對儀表的前后直管段長度要求低(前5D,后2D)。

● 插入式流量計壓力損失極小， 配備球閥和提升機構，可在不斷流情況下安裝和拆卸儀表，不影響工藝流程正常操作，從而更加便于清洗測量探頭。

● 一體化智能渦街流量計，采用微機芯片和軟件技術，對溫度、壓力具有調零調量程功能，性能優越；整機功耗低，既可由一節鋰電池供電運行，又可由外電源供電運行

● 將微機技術、軟件技術、信息處理技術、通訊技術和一體化設計技術有機的融合在一起，并對壓力、溫度進行自動跟蹤補償。

● 大屏幕液晶顯示，可直接整版顯示出工作狀態下的瞬時流量、標準狀態下的瞬時流量、工作壓力、溫度和累積流量等參數。讀數方便，清晰直觀。具有數據儲存功能，可防止換電池和突然掉電數據丟失，在停電狀態下，內部參數可長久性保持。

￠ 產品性能參數



￠ 流量范圍

性  能

準確度等級

1.0級、1.5級

流量范圍（m3/h）

見表1、表2

公稱通徑

15～200

公稱壓力（MPa）

1.6、2.5、4.0、6.3

被測介質

液體、氣體、飽和蒸汽

適用介質溫度（℃）

常溫型：-20℃～+80℃；高溫型： 0℃～+350℃

環  境

環境溫度（℃）

-25～+70

相對濕度

5%～100%

大氣壓力（kPa）

86～106

防護等級

IP65

電  氣

防爆等級

Exd II BT4 Gb

供電電源

內電源：1節1#3.6V DC.   外電源： +24V DC.

注：兩種電源均可正常工作，當接入外電源時，內電源自動斷開，整機由外電源供電工作

輸出信號

a)  脈沖信號：標況或工況脈沖信號；

b)  模擬信號：4mA～20mA DC.；

c)  RS—485通訊接口；

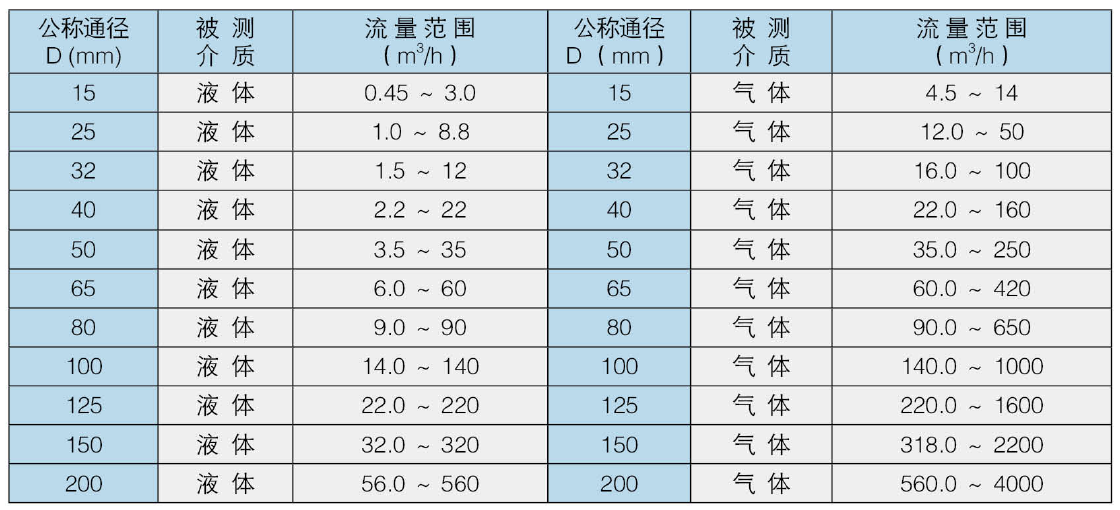

表1 液體和氣體流量范圍

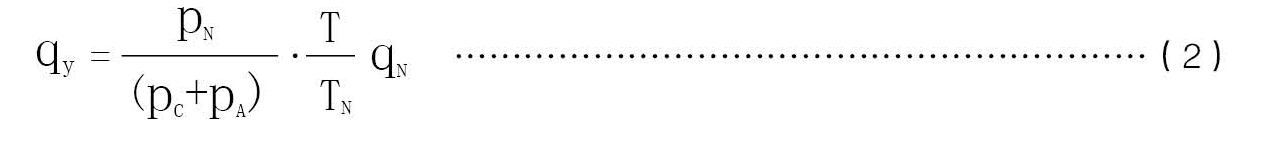

注1：表中的氣體流量值是工作狀態下的體積流量，在選表時，如已知工作狀態下流體的體積流量，可直接對照表1，選定合適口徑的流量計。如已知的是標準狀態下的流量，這時應把它換算成工作狀態下的體積流量，再對照表1選表。換算公式見（2）式：



式中：

qN — 標準狀態下的體積流量，Nm3/h；        qV — 工作狀態下的體積流量，m3/h；

PG — 工作狀態下管線壓力，表壓力kPa；      PA — 當?shù)卮髿鈮海?/span>kPa；

PN — 標準大氣壓，101.325kPa；                  TN — 標準狀態下的絕對溫度，（273.15+20）K；

T — 被測介質的絕對溫度，（273.15+t）K；

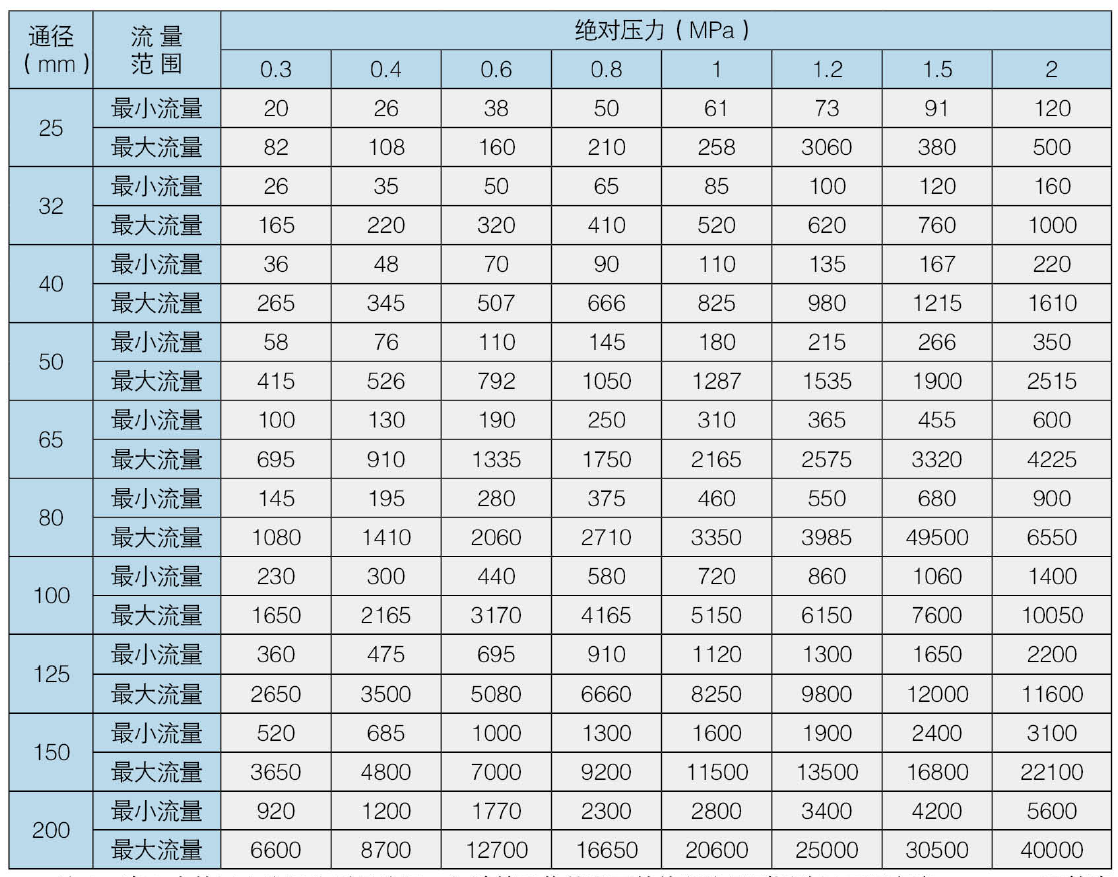

表2 飽和蒸汽質量流量范圍


注2：表2中的以上流量為質量流量，如計算工作狀況下的體積流量則需除以工況密度ρ工。ρ工可按表2A的公式計算或按表2B的數據查詢。

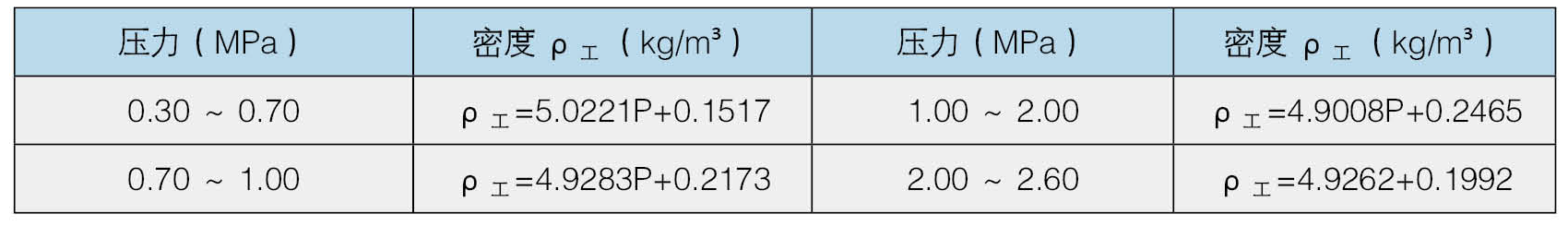

? 表2A 不同壓力下飽和蒸汽ρ工計算式

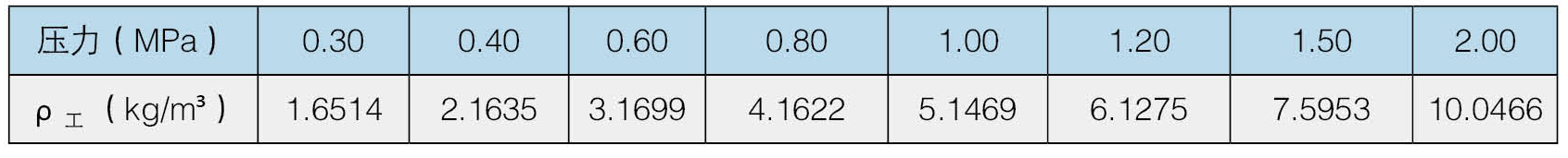

? 表2B
