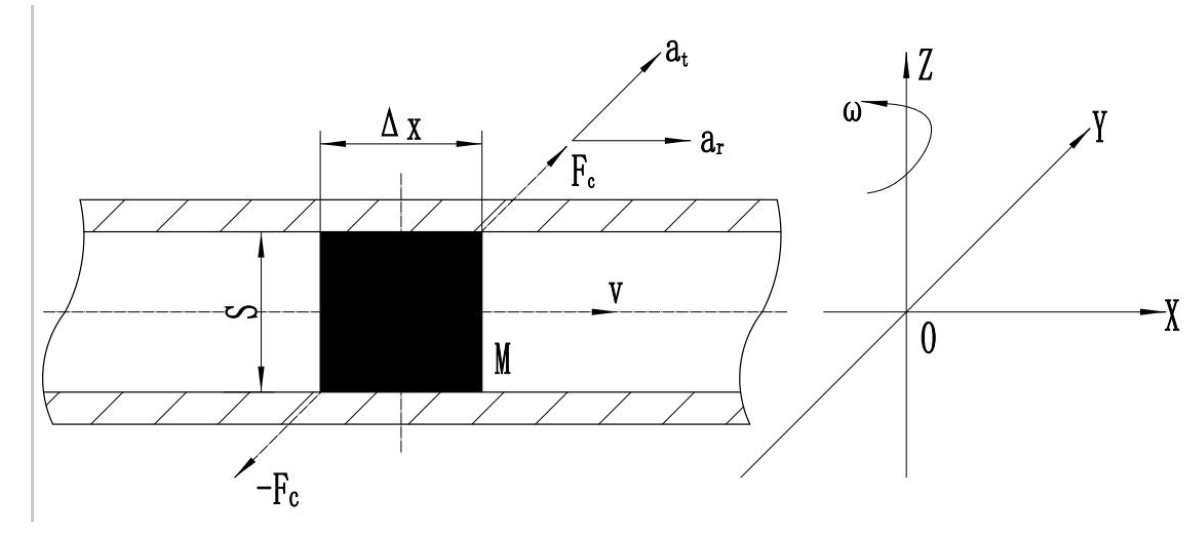

如下圖所示，當質量為M的質點以速度V在對Z軸作角速度ω旋轉的管道內移動時，質點受到兩個分量的加速度及其力。
①:法向加速度(向心力加速度)αr，其量值等于ω2r，方向朝向Z軸；
②:切向加速度(科里奧利加速度)αt，其量值等于2ωV，方向與αr垂直。
由于合成運動，在質點的αt方向上作用著科氏力，根據牛頓第二定律Fc=2ωVM，管道對質點作用著一個反向力-Fc= -2ωVM。
當密度為ρ的流體在旋轉管道中以恒定速度V流動時，任何一段長度Δx 的管道都將受到一個ΔFc的切向科氏力。
ΔFc=2ωvρSΔx（1）
式中S— 一段管道的流通內截面積，由于質量流量計流量即為Qm，即Qm=ρVS，所以
ΔFc=2ωQmΔx（2）
因此，直接或間接測量在旋轉管道中流動流體產生的科氏力就可以測得質量流量，這就是科里奧利質量流量計的基本原理。
然而通過旋轉運動測量科氏力是困難的，目前產品均代之以管道振動產生科氏力來測量，即由兩端分流管固定的測量管，通過中點處以測量管諧振或接近諧振的頻率所驅動，使測量管中點前后兩半段產生方向相反的撓曲，用電磁學原理檢測撓曲量以求得質量流量。
流體密度會影響測量管的振動頻率，而密度與頻率有著固定的關系，因此質量流量計也可測量流體密度。
☆ 直接測量質量流量，測量精確度高。
☆ 可測量流體范圍廣泛，包括高粘度液的各種液體、含有固形物的漿液、含有微量氣體的液體、有足夠密度的中高壓氣體。
☆ 測量管的振動幅度小，可視作非活動件；測量管路內無阻礙件和活動件。
☆ 對流速分布不敏感，因而無上下游直管段要求。
☆ 測量值對流體粘度不敏感，流體密度變化對測量值的影響微小。
☆ 可做多參數測量，如同時測量密度，并由此派生出測量溶液中溶質所含的濃度。
☆ 中英文菜單操作，使用方便，操作簡單，易學易懂。
☆ 儀表狀態自診斷功能，直接顯示錯誤提示語。
☆ 現場四鍵操作，能夠完成現場組態、查看等功能。
☆ 實現質量流量、密度、溫度的測量，換算體積流量。
☆ 實現變送器的互換，不需要與傳感器匹配標定再使用。
☆ 提供隔離RS485數字通訊接口，并支持RTU MODBUS 現場總線通訊方式。

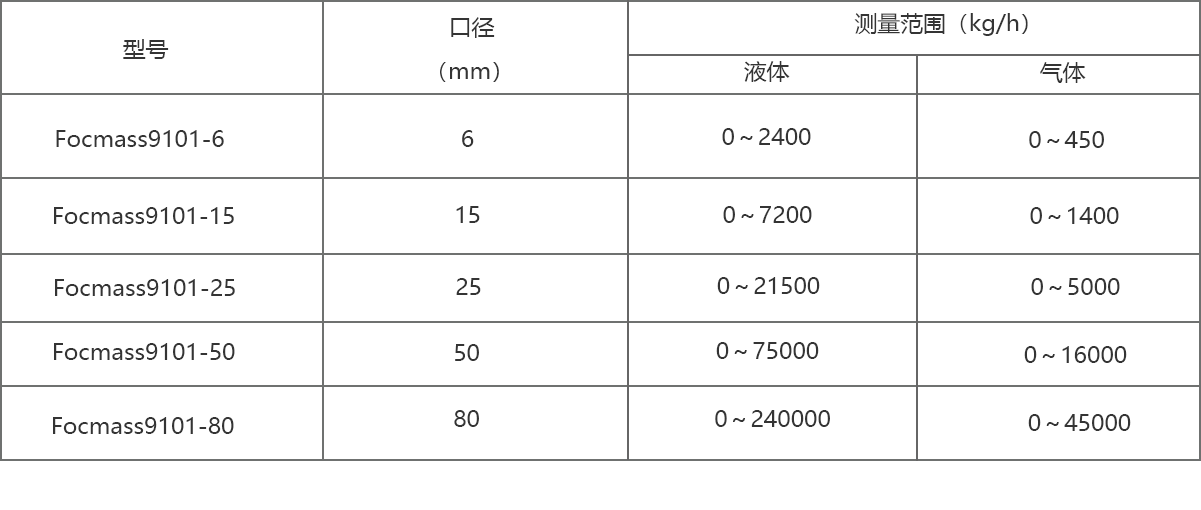

☆ 公稱通徑：DN6～DN80
☆ 公稱壓力：≤4MPa，高壓需定制
☆ 測量項目：質量流量、密度、溫度、體積流量、濃度
☆ 介質溫度：-50℃～+150℃
☆ 測量介質密度范圍：0.2g/cm3～2.5g/cm3
☆ 供電電壓：220V AC 50HZ；24V DC
☆ 輸出信號：4～20mA 電流、脈沖、頻率
☆ 通訊協議：RS485（Modbus協議）
☆ 負載電阻：4～20mA（0～750Ω）
☆ 消耗功率：≤10W
☆ 防護等級：IP65 IP68（需特殊定制）
☆ 防爆等級：ExdⅡC T6 Gb
